一、设备概述

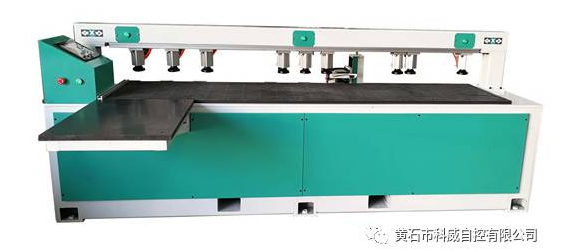

　　全自动侧方打孔机主要是用来解决数控开料机无法打侧孔、普通气动排钻打孔精确度不高、需要反复定位的问题。这款设备简单实用，各种孔位模式随意选择，红外线感应，见孔就打，对操作人员技术要求不高，简单易学，零出错，真正摆脱了传统加工方式对排钻大师傅的依赖，既降低了人工成本，又提高了效率，避免了因人工失误造成的浪费。该方案适用于中小型板式家具加工厂。

　　二、全自动侧方打孔机工艺特征

　　1.全自动侧方打孔机是一款经济实用的板式家具水平孔打孔设备，配合开料机组成板式家具生产线，可以取代传统的推台锯和排钻。

　　2.通过自动扫描完成生产，不需要找专门的排钻师傅。大大节省了人工成本。

　　3.与智能家具设计生产软件完美结合，真正实现智能化生产，精度高，速度快。

　　4.伺服驱动传动力更强，斜齿条传动，运行更稳定、精度更高。

　　5.系统：简单、方便、易学，用户能很快灵活掌握设备使用方法，独立性强

　　6.整机采用钢结构无缝焊接，性能强，不变形

　　三、控制系统概述

　　此次设计采用KEWEI 科威LP2-18M14T 的PLC 作为整个系统的主控部件，0.75KW 伺服和0.4KW 伺服来控制左右行走和定长打孔，7 寸触摸屏主要负责数据显示、参数设置，为保证精确性还配备了红外激光头来确保位置的准确性。

　　四、总结

　　(一)系统优点

　　1.采用LP2 系列产品有较完善的脉冲输出指令系，同时此系列的产品有较高的性价比，此系统经过现场测试定位精度高，运行速度快。

　　2.通过专用的视窗可以任意增减系统功能，更改升级方便。

　　3.触摸屏人机交互界面，方便参数设定和查阅。

　　4.设备利用自动扫描模式，通过激光探头产生的信号，记录需要打孔的位置信息使用到DHSCMOV 指令;保证定位精准。

　　5.PLC 利用本体的DDRVIA 绝对定位指令完成定位打孔的功能。

　　(二)此设备能解决的问题

　　1.切割工件尺寸和图纸尺寸和图纸尺寸有误差

　　2.精度有误差，相同尺寸、每一张切割板的尺寸有误差

　　3.精度不稳定、相同尺寸在机器不同位置切割出来的板件尺寸大小不同

　　4.切割崩边

　　5.板材定位精度，重点在于正反面打孔有误差

　　6.如果传统的精密据和雕刻机下料出以上问题，整台机器就只能报废、以上故障的机器切割的工件将无法组装一个合格的橱柜衣柜，不仅浪费时间、减少订单、而且影响商家信誉。
